真空ろう付けは、大きな利点を持つ材料接合技術で、マルチエッジワークの完全性と強度を維持しながら、非常にクリーンでフラックスを必要としません。加熱と冷却のサイクルを制御することで、残留応力を大幅に低減し、材料の熱的、機械的特性を改善することができます。
高速でろう付けができ、操作も簡単な自動タイプの真空ろう付け装置をご紹介します。超硬合金、セラミックス、各種ダイヤモンドなどの超硬質材料どうしのろう付けに最適な機械です。高速真空ろう付け機の導入により、ろう付け時間は約30分と大幅に短縮されました。
工期短縮、作業環境の改善、強度向上、歪み低減など、多くのメリットがあります。また、ろう付けの経験がなくても、簡単に操作できるのも特徴です。ワンタッチ操作で簡単にろう付けが出来ます。高速真空ろう付け装置は、天然ダイヤモンド、MCD、PCD、PCBN、CVD、単結晶ダイヤモンド、その他の人工ダイヤモンドに適しています。
ろう付けを自動化し﹑一貫した高品質な結果を保証します。熟練労働を必要とせず﹑労働コストを削減し﹑運用効率を高めるため﹑大量生産に最適です。
MIDエネルギー管理を搭載しており﹑エネルギー消費を正確に追跡し﹑持続可能性を促進し﹑コスト削減を実現します。
PPシリーズは﹑先進的なリモートアクセス﹑温度不一致アラート﹑冷却システムのモニタリングを提供し﹑リアルタイムの診断と精密なろう付けパラメータの調整を可能にします。これにより﹑パフォーマンスを最適化し﹑一貫した品質を保証し﹑ダウンタイムを大幅に削減します。
年次メンテナンスリマインダーやアクセスしやすいコンポーネントなど﹑メンテナンスの容易さを考慮して設計されています。オペレーターは簡単に定期チェックを行い﹑スムーズな運用を維持し﹑全体的なダウンタイムを削減します。
真空ろう付け装置を選ぶ理由
温度：100 ~ 120 °C
時間：約10 ~ 20分
環境：大気

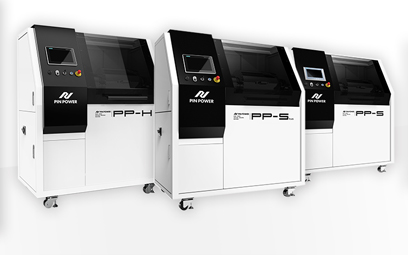

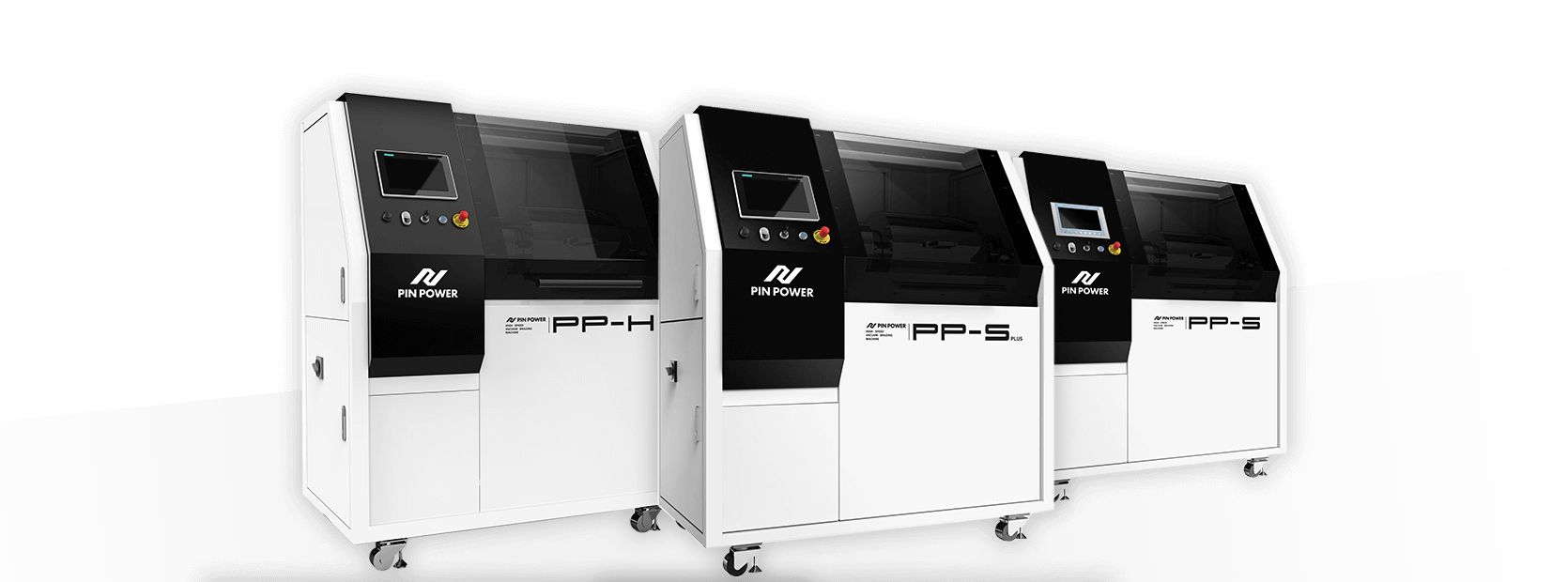

| 機能/製品番号 | PP-S | PP-SPLUS | PP-H |
|---|---|---|---|
| 真空チャンバー直径 (mm) | 150 | 150 | 184 |
| HMI | 9" | 10" | 10" |
| 解像度 | 800 x 480 | 1,280 x 800 | 1,280 x 800 |
| エネルギー管理 | － | ◎ | ◎ |
| リモートアクセスとデータ収集* | － | ◎ | ◎ |
| 温度不一致アラート | ◎ | ◎ | ◎ |
| 年次メンテナンスリマインダー | ◎ | ◎ | ◎ |
| 冷却システムのモニタリング | － | ◎ | ◎ |
* オプション

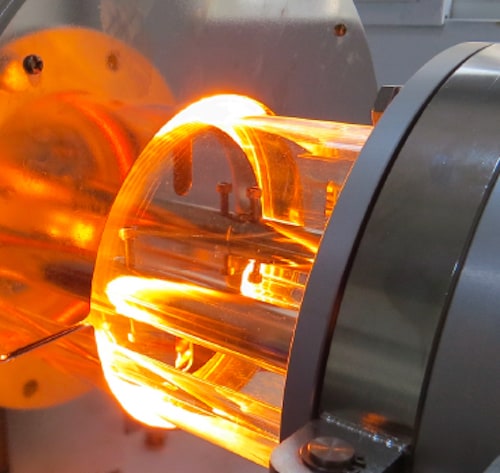

| 電源 | 380 V, 3相, 60 A, 5線, 40 KVA |
|---|---|
| 冷却水 | 50 L/min, 19,200 BTU/hr |
| 制御システム | 20のプログラミングレシピを統合したPLC制御 |
| 真空チャンバー | Ø 184 mm (PP-H) |
| 加熱システム | 24 kW, 加熱速度 800 ℃/min, 精度 ± 3 ℃ 最大運転温度 950 ℃ |
| 真空システム | 高真空ポンプ 1,100 L/sec、 最終圧力 < 9 x 10⁻⁶ torr |
PP-SおよびPP-SPLUSには150 mm﹑PP-Hには184 mmのサイズがあり﹑さまざまなワークピースに対応します。

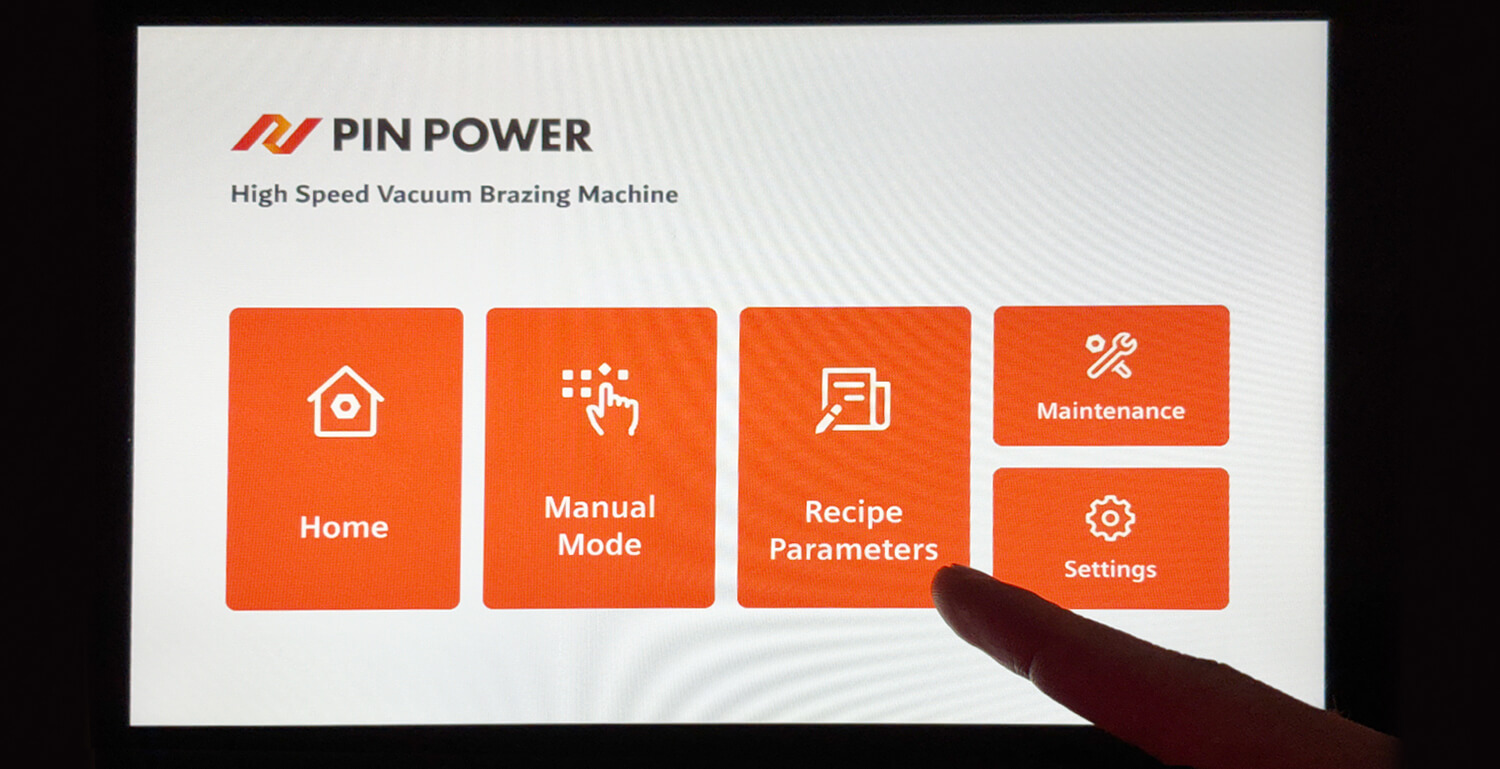

大型で高解像度のディスプレイにより﹑ユーザーとのインタラクションが向上し﹑精密な制御が可能です。また﹑多言語対応が可能です。
1,280 x 800の解像度により﹑明確で詳細な視覚表示が実現し﹑精度とユーザー体験が向上します。
エネルギー消費の正確な追跡を提供し﹑持続可能性とコスト削減を促進します。
インターネットベースの診断とトラブルシューティングを効率的に行い﹑ユーザーデータの収集と分析も可能です。ダウンタイムを最小限に抑え﹑設備のパフォーマンスを最適化します。
設定温度と実際の温度の不一致を警告し﹑精密な制御を保証します。
機械の使用状況に基づいてタイムリーにメンテナンスのリマインダーを提供し﹑標準および集中的な運用に最適です。
リアルタイムでのモニターにより﹑過熱を防ぎ機械の保護と運用効率を確保します。
熟練労働の必要性を最小限に抑え﹑オペレーターの専門知識に依存しない一貫した高品質なろう付けを提供します。これにより﹑労働コストが削減され﹑効率的な運用が実現します。
常に高強度な接合部を確保し﹑ダイヤモンドの完全性を保持しながら最小限の熱影響で仕上げます。
高いスループットを実現することで﹑エネルギー消費とCO₂排出量を大幅に削減します。
低騒音（< 65 dB）とゼロエミッションにより﹑安全でクリーンな作業環境を提供します。

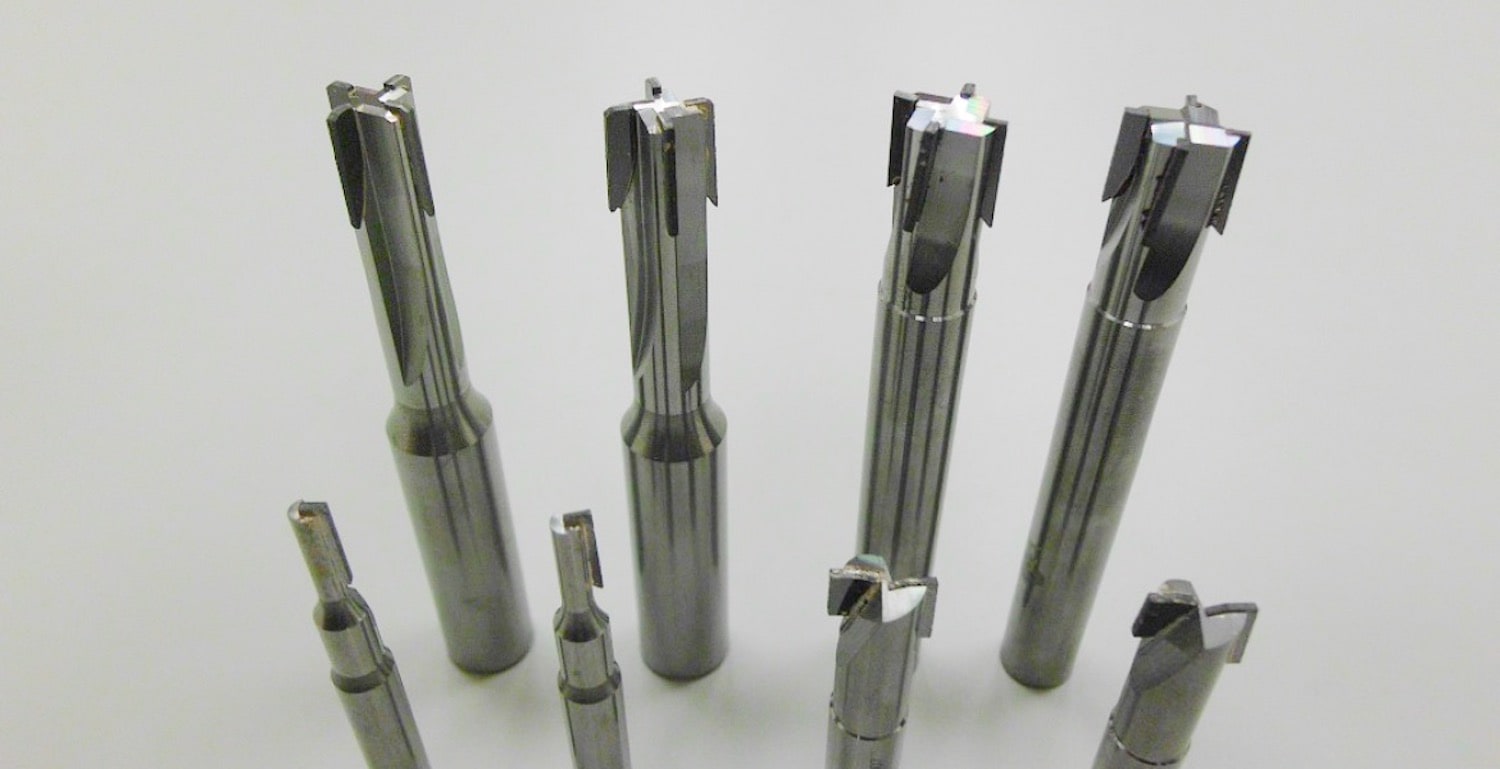

PCD﹑PCBN﹑MCD﹑CVDダイヤモンド﹑天然ダイヤモンド﹑場合によっては焼結ダイヤモンドセグメントなど﹑広範囲な超硬質材料に対応可能です。
従来の方法に比べて短いろう付けサイクル（1 - 2時間）で生産性を向上させます。
ろう付け後のクリーニングが不要で﹑時間と労力を大幅に節約できます。
隙間や穴のない滑らかで完璧なろう付けラインを生成し﹑製品の美観と最終ユーザーの満足度を向上させます。
高品質な著名ブランドの部品で構成されており﹑耐久性と低メンテナンスを保証します。
常温でのろう付けペーストの適用と湿気保持により﹑高温溶融ろう付けに比べてクリーンで安全な環境が提供されます。
メンテナンスの容易さを考慮して設計されており﹑オペレーターが定期的なチェックとメンテナンスを簡単に行うことができ﹑全体的なダウンタイムを削減します。
| High-Speed Vacuum Brazing | Conventional Brazing | |
|---|---|---|
| Usage | Brazing Natural diamond, CVD, PCD, PCBN and related materials on to tool body | Some limitations on substrate materials due to thermal coefficient |
| Brazing Temperature | Available up to 900 ℃ | Limit up to 750 ℃ |
| Applicable Material |
|
Only PCD and PCBN: low temperature brazing |
| Capacity | Around 80 pcs/hr, depending on the tool size | Max. 20 pcs/hr |
| Brazing Quality | Automatic process, consistent quality and complete repeatability | Manual process, quality depending on worker’s skill level |
| Additional Benefit |
|
|
| High-Speed Vacuum Brazing | Induction or Torch Brazing | |
|---|---|---|
| Brazing Temperature | Available up to 900 ℃ | Below 750 ℃ |
| Diamond Type |
|
Only PCD and PCBN |
| Brazing Alloy | Liquid metal (paste): higher melting point (stable at high temperature machining) | Silver alloy : melting point between 600 ~ 700 ℃ |
| Capacity 1 (ISO inserts) |
40 ~ 150 pcs/hr depending on the insert size. The smaller the tool, the more you can braze |
|
| Capacity 2 (reamers, PCD tipped drills) |
10 ~ 30 pcs/hr depending on size of drill and PCD tip |
|
| Flux Cleaning | No flux, no need cleaning before and after brazing |
|
| Fixing | No need fixing. One time braze due to capillary action | Fixing is necessary. Operator must maintain pressure. Possible re-heating necessary |
| High-Speed Vacuum Brazing | Vacuum Furnace Brazing | |
|---|---|---|
| Cycle time | 1.5 hr | 8 ~ 10 hr |
| Precision | No movement of tips because of rapid heating and cooling | Tips are moving at some cases due to long process time |
| High-Speed Vacuum Brazing | Induction Brazing | |
|---|---|---|
| Brazing Speed | No difference for more edges | Longer time for more edges |
| Staff | 1 entry-level worker can perform other jobs while machine is running | At least 1 dedicated experienced worker |
| Brazing Quality and Yield Rate | Automatic process with one simple touch, consistent good quality and yield rate, even for more edges | Manual process, quality and yield rate depending on worker’s skill level and will become worse if more edges |

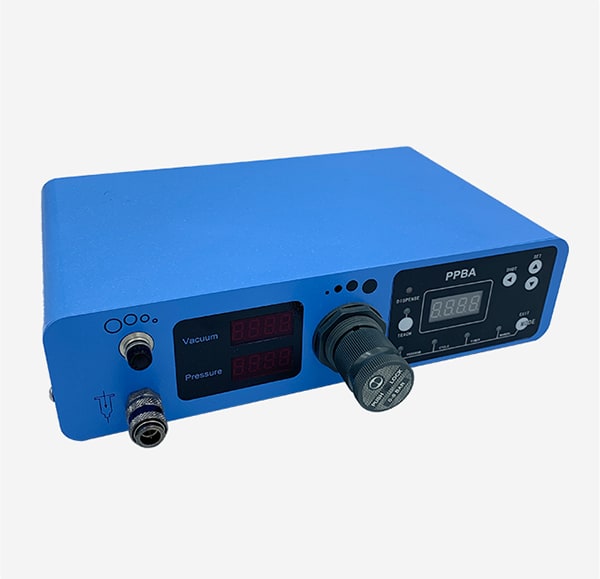

デジタルディスペンサーは、明るいLCDディスプレイを備え、最大39のディスペンサープログラムを保存する事が出来ます。

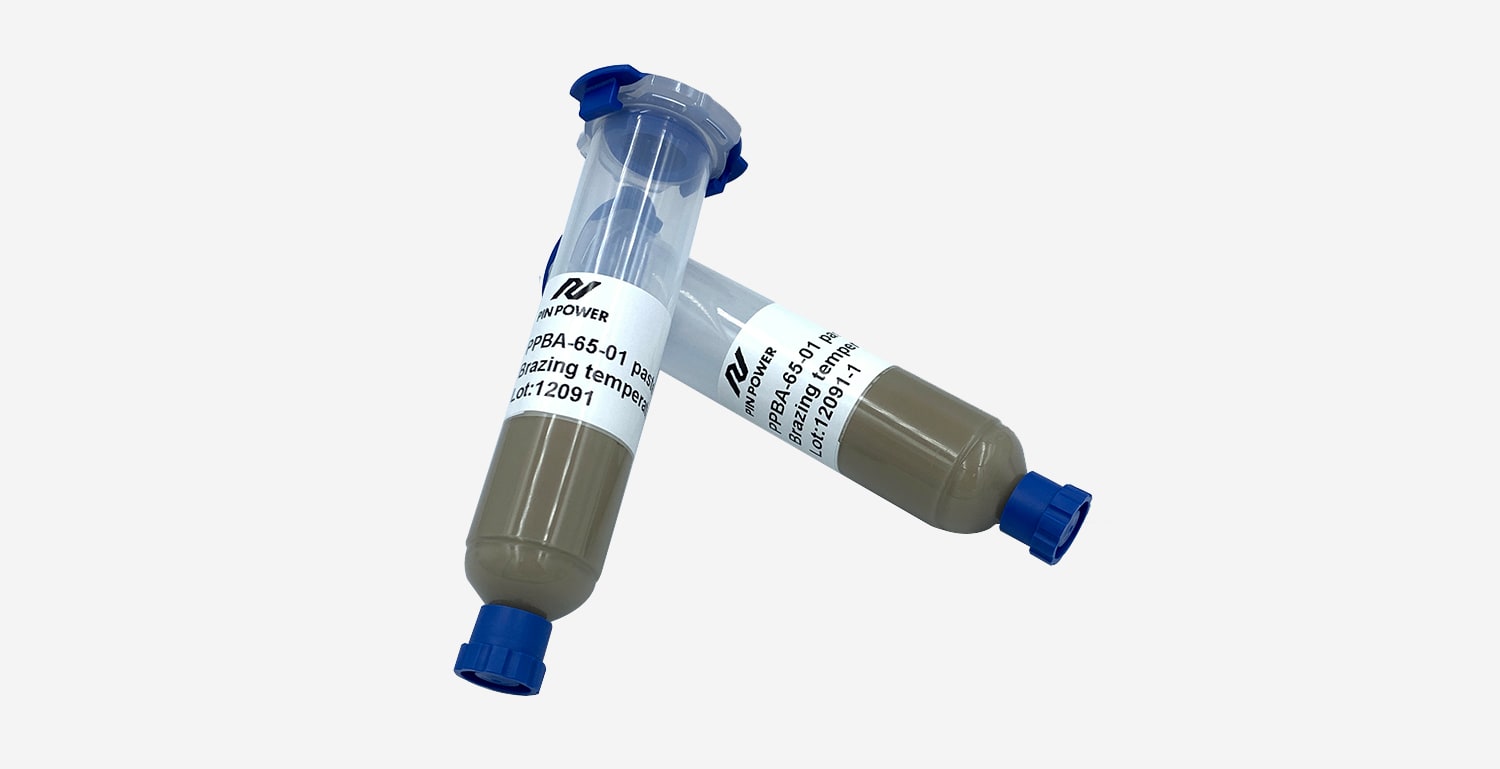

ろう材は、真空ろう付けを成功させるための重要な要素の1つです。当社のろう材は、あらゆるろう付け用途に最適な配合となっています。
ろう材は、真空ろう付けを成功させるための重要な要素の1つです。当社のろう材は、あらゆるろう付け用途に最適な配合となっています。

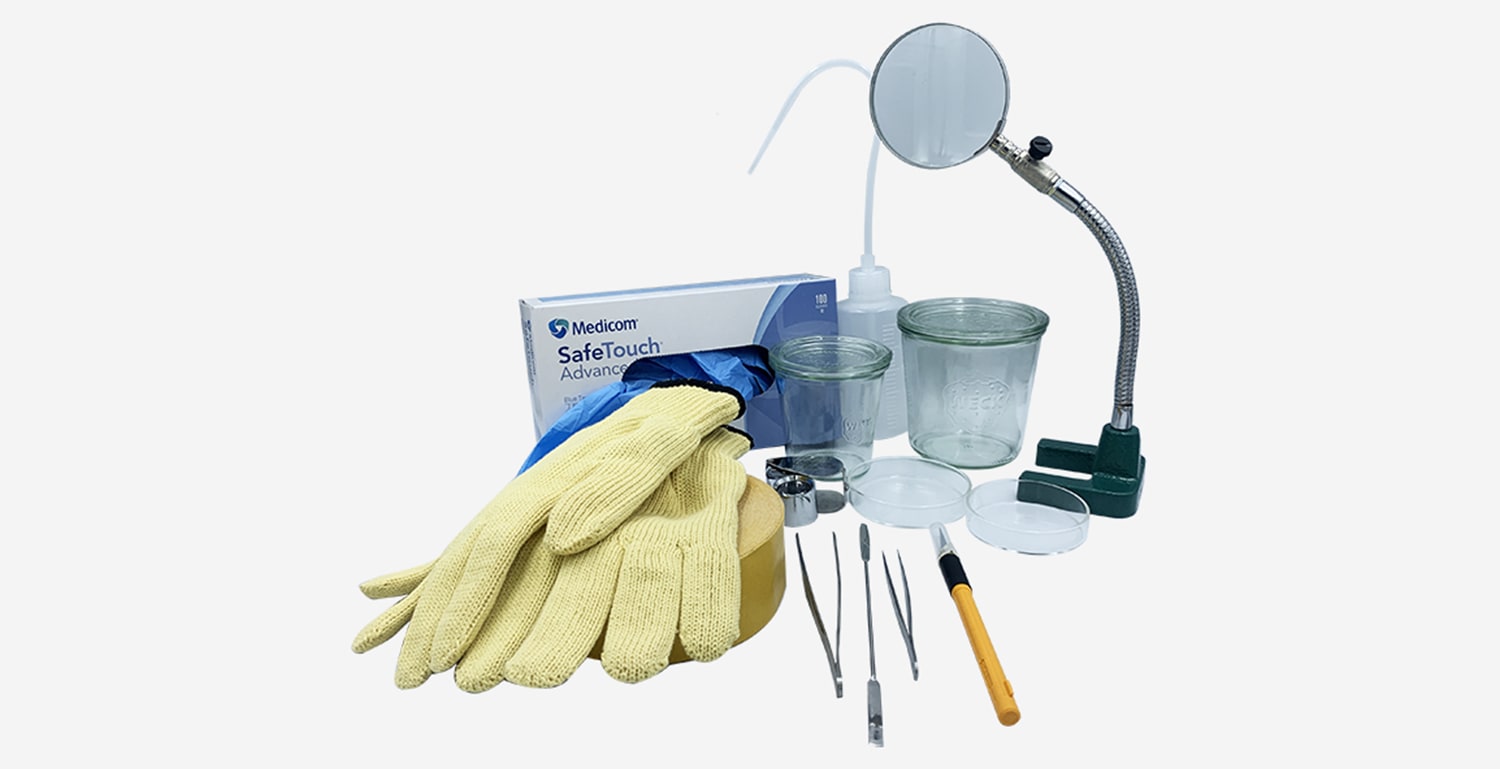

真空ろう付けを簡単に始めることが出来るように、ろう付け補助器具を用意しています。
真空ろう付けを簡単に始めることが出来るように、ろう付け補助器具を用意しています。
